جزئیات محصول

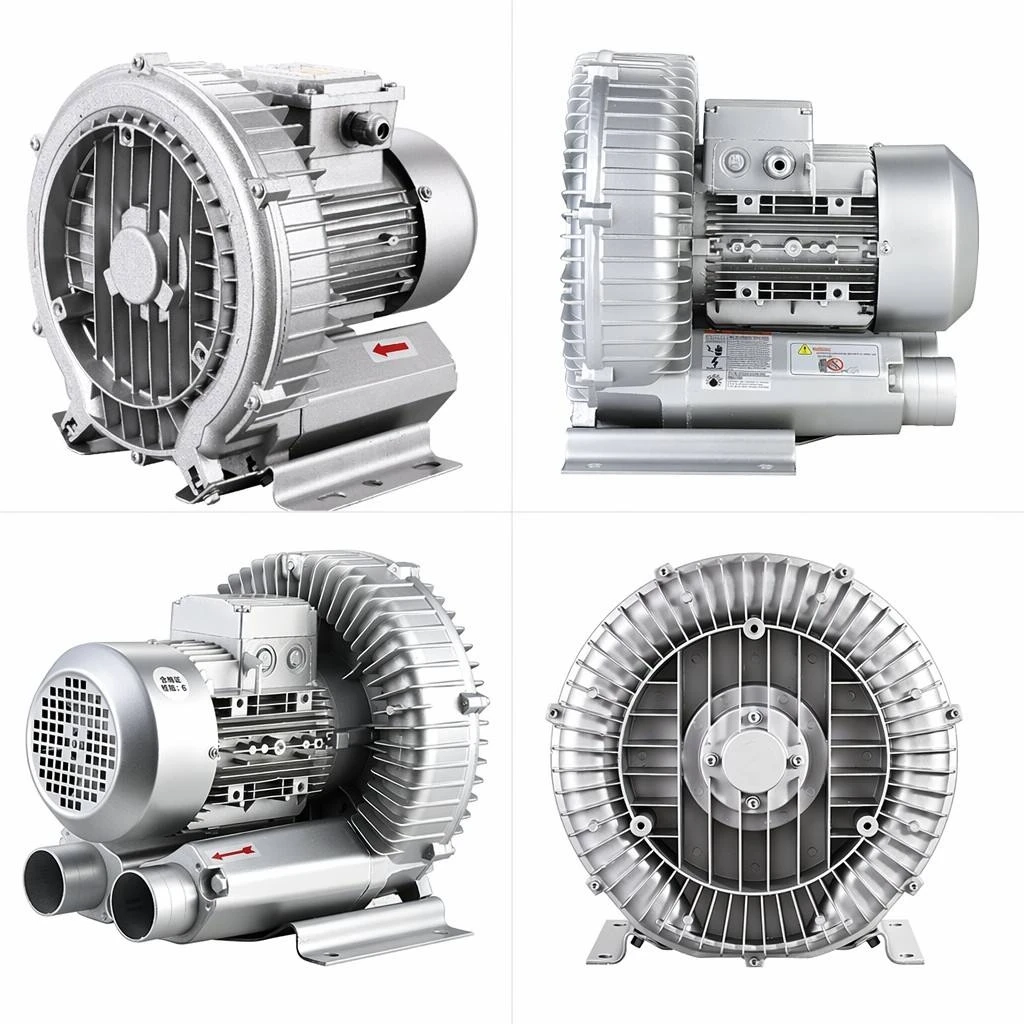

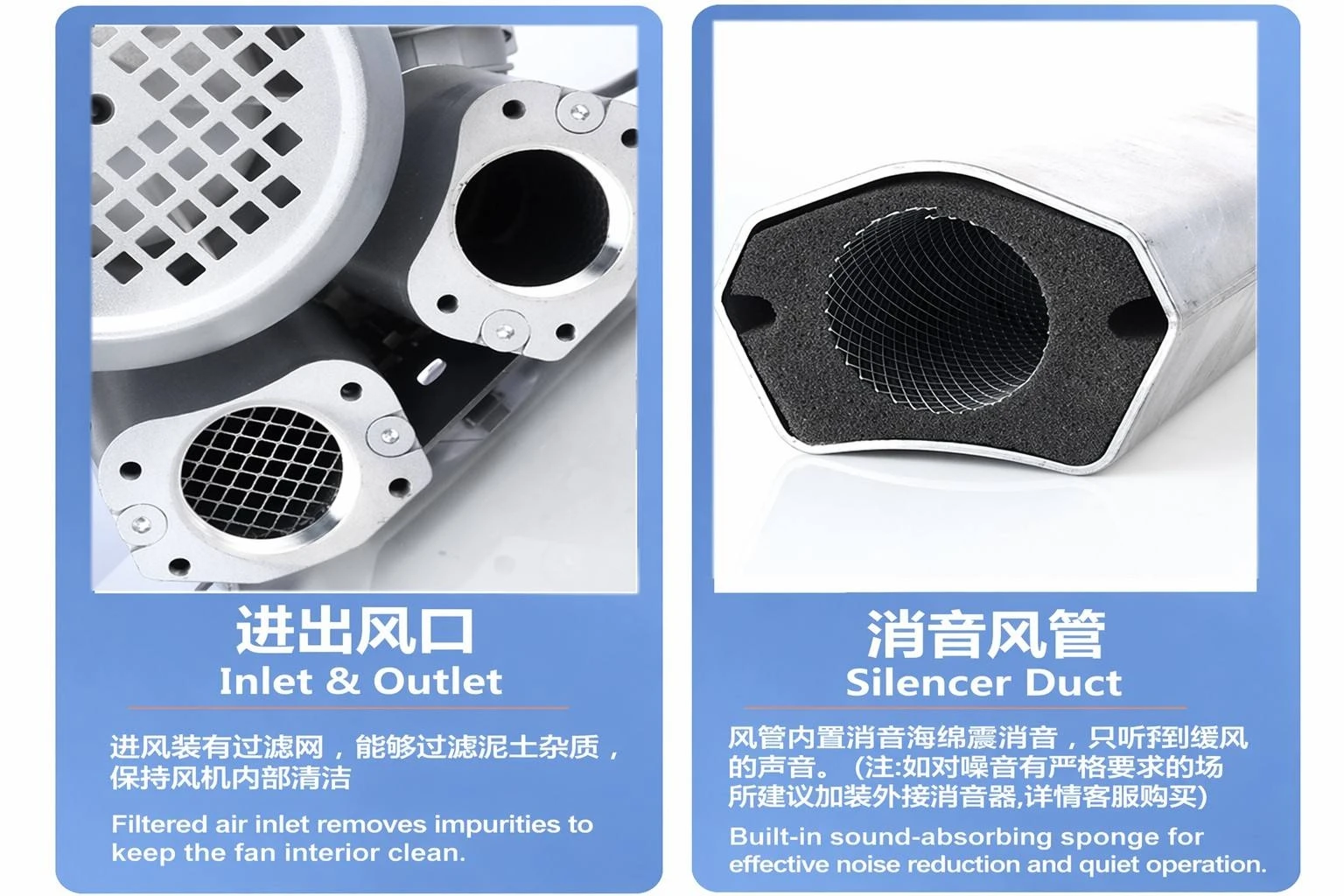

دمنده حلقه ای تک مرحله ای آلومینیومی یک راه حل کامل پنوماتیکی ارائه می دهد که در آن هر جزء بیرونی قابل مشاهده - پوشش پمپ، بدنه پمپ، محفظه موتور، جعبه اتصال و پوشش های انتهایی - از آلیاژ آلومینیوم درجه هواسازی-با دقت- ریخته گری شده است. تصاویر واقعی-تصاویر محصول از چهار زاویه نمای یکنواخت نقره‌ای،{6}}نقوش باله‌های پراکنده گرمای عمیق، و صفحه پایه فولادی ضد ضربه-با نقاط نصب از قبل سوراخ‌شده به وضوح در زیر مجموعه نمایان می‌شوند. عکس‌های ساختار داخلی، تک پروانه‌ای را نشان می‌دهد که روی یک محور سخت‌شده نصب شده است، که توسط یاتاقان‌های{10}درجه حرارت بالا مهر و موم شده، با یک سد روغنی که محفظه یاتاقان را از مسیر هوا جدا می‌کند، پشتیبانی می‌شود. ورودی هوای فیلتر شده با محافظ توری محافظ آن و مجرای صداگیر داخلی{12}}به طور برجسته در جزئیات مواد ظاهر می‌شوند-. دمنده حلقه ای تک مرحله ای پوسته آلومینیومی طیف وسیعی از محصولات را با مدل های مناسب برای همه چیز، از استخراج روی میز فشرده گرفته تا انتقال پنوماتیک صنعتی در مقیاس{15} در فشارهای 62 کیلو پاسکال و سرعت جریان بیش از 2000 متر مکعب در ساعت، پوشش می دهد. تصاویر سناریوی کاربردی کاربرد در چاپ ورق فولادی، استخراج بخار اتوی پارچه، شکل‌دهی خلاء کارتن شیر و سیستم‌های حمل و نقل سویا را نشان می‌دهند. برای موتورخانه‌های دریایی، پایانه‌های شیمیایی ساحلی، و خطوط فرآوری مواد غذایی{20}که یکپارچگی مواد از خطر جرقه جلوگیری می‌کند، دمنده حلقه تک مرحله‌ای آلومینیومی قابلیت اطمینان اثبات شده را ارائه می‌کند.
جدول پارامترهای دمنده ورتکس تک پروانه-و ابعاد کلی نصب
- جدول پارامترهای عملکرد دمنده ورتکس تک پروانه
|
نام محصول |
دمنده حلقه ای تک مرحله ای پوسته آلومینیومی |
|
مدل |
XGB-250 |
|
ولتاژ نامی |
220 V |
|
جریان رتبه بندی شده |
1.75 A |
|
فرکانس |
50 هرتز |
|
حداکثر فشار باد |
12 کیلو پاسکال |
|
حداکثر جریان |
56 m³/h |
|
حداکثر فشار مکش |
9 کیلو پاسکال |
|
قدرت |
0.25 کیلو وات |
|
سرعت |
2800 دور در دقیقه |
|
سر و صدا |
کمتر یا مساوی 56 دسی بل |
|
وزن خالص (NW) |
8.5 کیلوگرم |
|
وزن ناخالص (GW) |
9.5 کیلوگرم |
|
حجم بسته بندی |
31.5x27.5x27 سانتی متر |
- توضیح ابعاد نصب دمنده ورتکس تک پروانه-
یک - عرض فن
B - طول فن
C - ارتفاع فن
E - طول ضلع صفحه پایه
F - قطر نصب
1 - زمین سوراخ جلو
C{0}} فاصله از انتهای تا سوراخ نصب
C{0}} زمین حفره جانبی
مقدمه ای بر سناریوهای کاربردی
دمنده حلقه ای تک مرحله ای پوسته آلومینیومی دارای نمای بیرونی کامل آلیاژ آلومینیوم است که در برابر خوردگی مقاومت می کند و در عین حال وزن کل سیستم را کاهش می دهد - مزیتی دوگانه برای تاسیسات ساحلی و تجهیزات سیار. در محیط‌های دریایی و فراساحلی، مقاومت طبیعی پوسته آلومینیومی در برابر پاشش نمک و رطوبت، آن را به ماده انتخابی برای تهویه موتورخانه و سیستم‌های استخراج هوا تبدیل می‌کند. تاسیسات تولید دارو دمنده حلقه تک مرحله‌ای آلومینیومی را در هوای تمیز اتاق که در آن{3}}سطح آلومینیومی بدون جرقه مطابق با الزامات ایمنی برای نواحی جابجایی حلال‌ها{4}}استقرار می‌یابد. کارخانه‌های نساجی از این دمنده‌ها برای تمیز کردن بافندگی و مکش نخ استفاده می‌کنند، جایی که محفظه سبک وزن اجازه می‌دهد تا روی دروازه‌های تولیدی نصب شود. دمنده حلقه ای تک مرحله ای آلومینیومی همچنین به استخراج دود آزمایشگاهی، کنترل آب و هوای حفظ مصنوعات موزه، گردش CO2 گلخانه، و محیط های خلاء اتاق تمیز نیمه هادی - که یکپارچگی مواد و جریان هوای آزاد-آلودگی به همان اندازه از مشخصات حیاتی هستند، نیرو می دهد.
گردش کار پردازش سفارشی
هر سفارش دمنده حلقه تک مرحله‌ای پوسته آلومینیومی از مسیر سفارشی‌سازی شش مرحله‌ای اثبات‌شده Yijia پیروی می‌کند که برای ارائه دمنده‌هایی با پیکربندی دقیق برای بازار شما طراحی شده است.
مرحله 1 - بررسی الزامات: مشخصات، طرح‌های مرجع یا نمونه‌های موجود را برای ارزیابی مهندسی و پیشنهادات بهینه‌سازی ارسال کنید.
مرحله 2 - پیشنهاد تجاری: قیمت پیشنهادی متناسب با تمام پارامترهای سفارشی سازی - ولتاژ، رنگ، نام تجاری، تنظیم عملکرد و لوازم جانبی را دریافت کنید.
مرحله 3 - نمونه اعتبار سنجی: واحدهای ارزیابی تولید شده در شرایط تولید برای تأیید کیفیت و امضای مشخصات-.
مرحله 4 - اجرای سفارش: تولید انبوه مجاز با شرایط پرداخت واضح و زمان‌بندی بر اساس نقطه عطف-.
مرحله 5 - تولید با کیفیت: تولید از طریق تأسیسات مجهز به CNC-با بازرسی خطی- در هر ایستگاه مونتاژ و آزمایش.
مرحله 6 - ارسال جهانی: کالاهای تمام شده از QC نهایی عبور می‌کنند، بسته‌بندی درجه صادرات- را دریافت می‌کنند و با مستندات جامع ارسال می‌شوند.
بسته بندی و حمل و نقل
معرفی کارخانه
سوالات متداول
س: در حین کار چقدر سر و صدا تولید می کند؟
پاسخ: سطوح نویز از 46 دسی بل (A) برای مدل‌های کوچک‌تر تا 80 دسی‌بل (A) برای بزرگ‌ترین واحدها با فرکانس 50 هرتز - تقریباً معادل مکالمه‌های اداری آرام تا شلوغ خیابانی است. همه دمنده های XGB دارای مجرای صداگیر داخلی-با صدای متراکم{6}}اسفنج جاذب هستند. برای محیط‌های حساس به سر و صدا، خاموش‌کننده‌های خارجی و محفظه‌های صوتی به‌عنوان لوازم جانبی اختیاری در دسترس هستند.
س: حداکثر دمای عملیاتی چقدر است؟
A: دمنده های استاندارد XGB در دمای محیط از -15 درجه تا 40 درجه با دمای هوا در ورودی از 40 درجه تجاوز نمی کند به طور قابل اعتماد کار می کنند. موتور برای عایق کلاس F (155 درجه) و یاتاقان ها برای 180 درجه مشخص شده است. برای کاربردهای با دمای بالا، لطفاً برای پیکربندی های سفارشی با تیم مهندسی ما تماس بگیرید.
س: آیا موتور حفاظت اضافه بار دارد؟
پاسخ: خود موتور دمنده شامل{0}حفاظت حرارتی داخلی نمی‌شود. ما اکیداً توصیه می کنیم که یک مدارشکن محافظ موتور یا رله اضافه بار حرارتی با رتبه مناسب در تابلو برق خود نصب کنید. این موتور را در برابر افت فاز، جریان اضافه و شرایط اضافه بار حرارتی مطابق با کدهای الکتریکی محلی محافظت می کند.
س: یاتاقان ها چقدر دوام می آورند؟

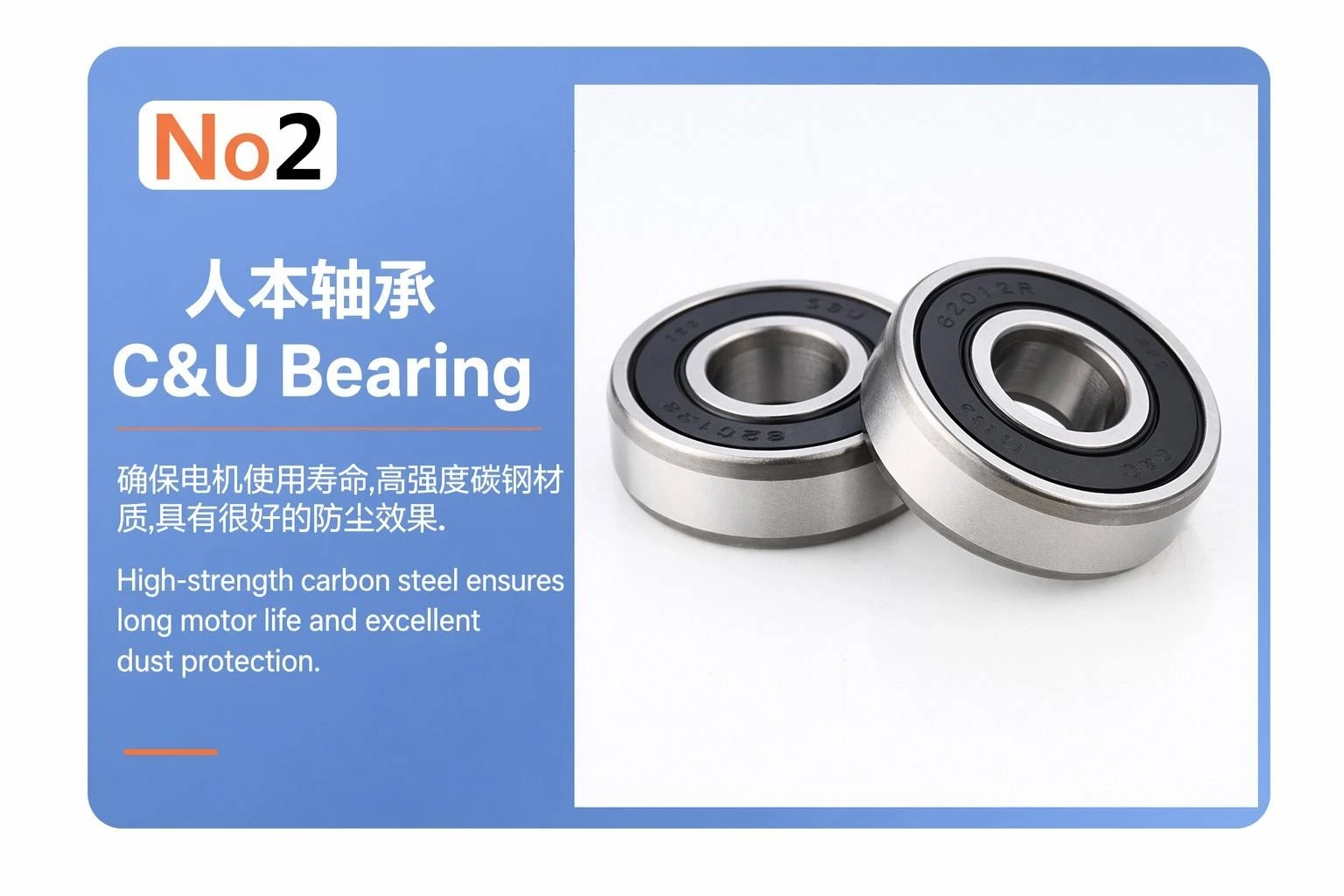

A: تحت شرایط عملیاتی معمولی (محیط<40°C, clean air intake), the precision C&U sealed bearings typically last 20,000-30,000 operating hours. Factors reducing bearing life include excessive ambient temperature, contaminated intake air bypassing the filter, improper mounting causing vibration, and operation above rated pressure/flow. Replacement bearings are available from our spare parts inventory.
س: حداقل مقدار سفارش و زمان سرب معمولی چقدر است؟
پاسخ: سفارشات نمونه واحدهای واحد برای ارزیابی پذیرفته می شود. مدل‌های استاندارد ظرف 3 تا 7 روز کاری از انبار انبار ارسال می‌شوند. سفارشات OEM سفارشی با ولتاژ، رنگ یا نام تجاری خاص معمولاً بسته به حجم و پیچیدگی به 15 تا 25 روز کاری نیاز دارند. برای در دسترس بودن فعلی و زمان بندی دقیق تحویل، با تیم فروش ما تماس بگیرید.
س: چه شرایط پرداخت را می پذیرید؟
A: برای سفارشات نمونه و کوچک، ما T/T (انتقال سیمی)، وسترن یونیون و پلتفرم های تضمین تجارت عمده را می پذیریم. برای سفارشات OEM انبوه، شرایط استاندارد 30٪ سپرده با سفارش، 70٪ مانده قبل از حمل و نقل است. اعتبار اسنادی (L/C) برای خریداران واجد شرایط موجود است. با تیم فروش ما تماس بگیرید تا در مورد شرایطی که برای نیازهای خرید شما کار می کنند صحبت کنید.
س: آیا ترخیص کالا از گمرک و عوارض واردات را انجام می دهید؟
A: ما تمام اسناد صادراتی لازم از جمله فاکتور تجاری، لیست بسته بندی و گواهی مبدا را ارائه می دهیم. عوارض واردات، مالیات و ترخیص کالا از گمرک در کشور مقصد به عهده خریدار می باشد. ما می توانیم راهنمایی های طبقه بندی کد HS را ارائه دهیم و کارگزاران گمرکی را در بازارهای اصلی توصیه کنیم. شرایط DDP (Delivered Duty Paid) برای خریداران واجد شرایط موجود است.
س: چگونه پس از خرید پشتیبانی فنی دریافت کنم؟
پاسخ: تیم پشتیبانی پس از فروش ما از طریق ایمیل، WhatsApp و تماس ویدیویی در ساعات کاری (GMT{1}}) در دسترس است. ما راهنمایی های نصب، کمک عیب یابی و توصیه های تعمیر و نگهداری را ارائه می دهیم. برای مسائل پیچیده، می‌توانیم بازرسی ویدیویی مستقیم نصب شما را ترتیب دهیم. قطعات یدکی و واحدهای جایگزین ظرف 48 ساعت پس از ادعاهای تایید شده گارانتی ارسال می شوند.
س: آیا می توانم یک دمنده را در صورتی که شرایط من را برآورده نمی کند، برگردانم؟
A: ما پشت کیفیت محصول خود ایستاده ایم. اگر یک مدل استاندارد الزامات درخواست شما را برآورده نمی کند و واحد در شرایط اولیه است، پس از 30 روز با توجه به هزینه ذخیره مجدد پذیرفته می شود. ما قویاً ارزیابی نمونه را قبل از سفارش انبوه برای تأیید مناسب بودن توصیه می کنیم. واحدهای OEM سفارشی قابل برگشت نیستند زیرا مطابق با مشخصات منحصر به فرد شما ساخته شده اند.
س: چگونه یک دمنده تک مرحله ای-با یک مدل دو مرحله ای- مقایسه می شود؟
پاسخ: یک دمنده تک مرحله‌ای از یک پروانه برای فشرده‌سازی هوا از طریق کانال جانبی استفاده می‌کند که معمولاً تا 600 میلی‌بار فشار وارد می‌کند. مدل‌های{3}}دو مرحله‌ای دو پروانه را به صورت سری برای فشار بیشتر نصب می‌کنند. واحدهای تک مرحله‌ای فشرده‌تر، مقرون به صرفه‌تر و برای اکثر برنامه‌های صنعتی خلاء و فشار کافی هستند. ما یک مرحله-را توصیه می‌کنیم مگر اینکه برنامه شما به طور خاص به فشار بیش از 600 میلی‌بار نیاز داشته باشد.
